Захисне заземлення ГРЩ-2 бази відпочинку

Додатковий контур заземлення із нержавіючої сталі головного розподільчого щита №2.

• Тип заземлення – штучний пристрій;
• Матеріал – нержавіюча сталь;
• Вид заземлення – захисне;
• Метод монтажу – розносом (в дві точки);
• Глибина монтажу – існуючий контур + L 27 м, L 27 м;
• Підключення контуру – нержавіюча смуга;
• З'єднання – болтове/зварювання.

1 етап - досягти опору розтікання струму на вертикальному контурі заземлення не вдалось. Тому, прийняли рішення монтувати контур заземлення методом розносу.

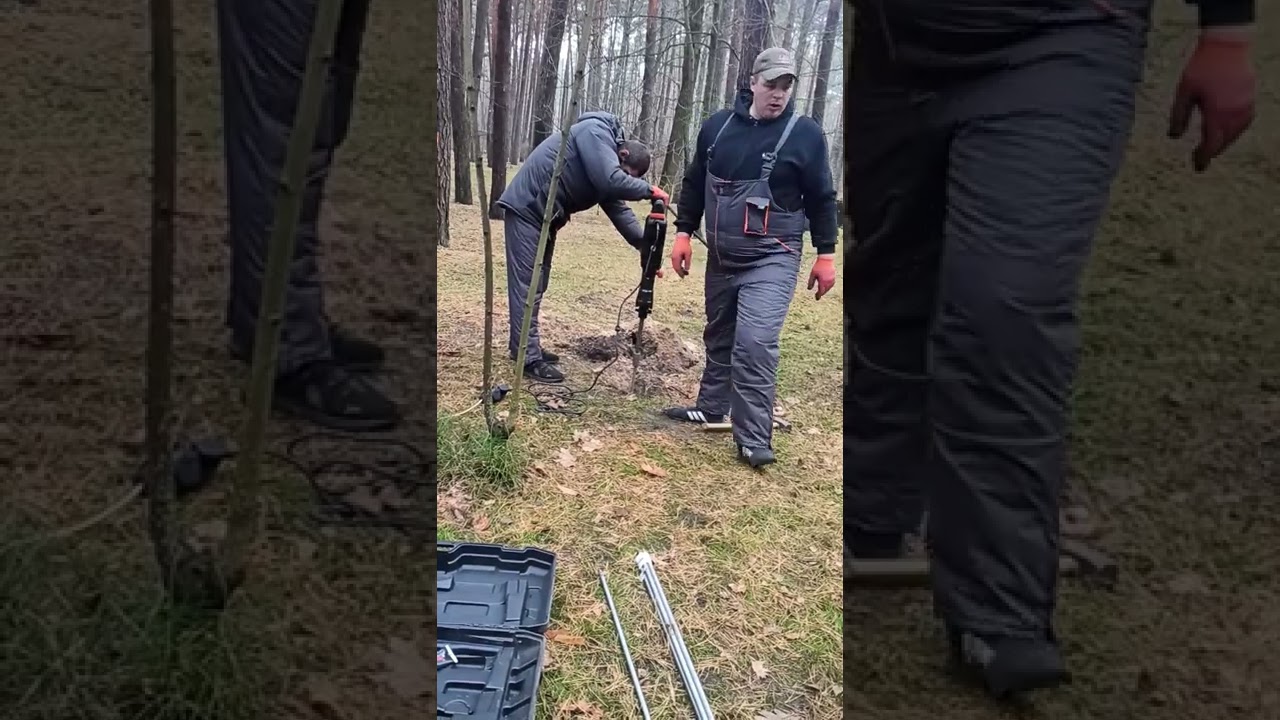

Контур облаштовувався в одну точку, на глибину 27 метрів із постійним контролюванням замірів опору на різній глибині:

• *15 метрів - 36 Ом;
• *18 метрів - 27 Ом;
• *24 метри - 18-21 Ом;
• *27 метрів - 11 Ом;

2 етап – облаштування вертикального контуру заземлення, глибиною 27 метрів. Опір розтікання струму на контурі заземлення склав 16 Ом. На загальному контурі захисного заземлення головного розподільного щита, опір становив 5 Ом, що відповідає нормам ПУЕ.

Контур облаштовувався в одну точку, на глибину 27 метрів:

• *27 метрів - 16 Ом;

При об'єднанні контурів заземлення, загальний опір розтікання стуму, склав 5 Ом. Дані показники відповідають нормам ПУЕ та правилам безпечної експлуатації електроустановок.
